Автомобильные весы поосного взвешивания (пандусные)ВСУ 2 метра

Производитель:
Артикул: 1
Наличие: In Stock
Вес: 0.00kg
Размеры: 0.00cm x 0.00cm x 0.00cm
Тэги: 30тонн

Функции

Предел взвешивания:
20-40 тонн

Характеристики:

Название: ВСУ-Т30000-1П2
Предел взвешивания: 30т
Точность: 10кг
Платформа: 2,5м
Класс защиты: IP67

Узнать цену и получить консультацию

* Актуальность цены на данную модель уточняйте у наших менеджеров по телефону +7 (831) 214-21-11

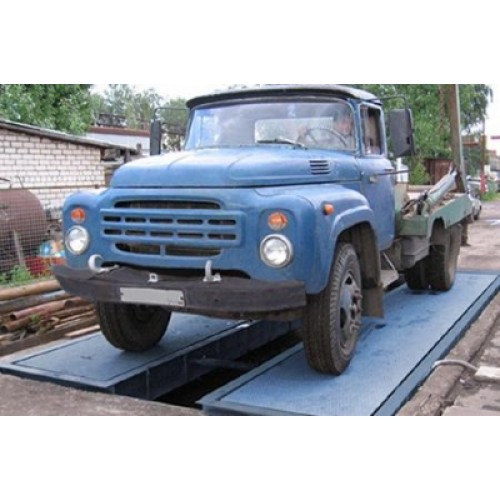

Электронные автомобильные весы поосного взвешивания ВСУ

Электронные автомобильные весы поосного взвешивания серии ВСУ предназначены для статического взвешивания автотранспорта, а также для определения нагрузки на ось (колесо). Этот вид автомобильных весов - наиболее мобильный среди весов большой грузоподъемности. Взвешивание сводится к следующей процедуре: на весоизмерительные платформы, установленные по колее движения автомашины, производится последовательный наезд всех мостов автотранспорта, включая прицепы и полуприцепы. Оператор фиксирует нагрузку каждого отдельного моста (оси) с помощью электронного терминала. Затем производится программное суммирование всех показаний с выдачей общего веса на индикатор. Машины, расстояние между колесами которых позволяет заезжать на платформу полностью (легковые автомобили, Газель, Бычок и т. п.), взвешивают в один этап.

Автомобильные весы поосного взвешивания серии ВСУ выпускаются с максимальным пределом взвешивания до 30 тонн на одну ось (мост) и максимальным размером платформы до 6,5 метров. Автомобильные весы поосного взвешивания ВСУ состоят из компактных технических узлов, поэтому их несложно доставить до места установки, произвести монтаж с помощью обычного автокрана, легко демонтировать и организовать перевозку стандартным грузовым автотранспортом на новое место установки. В комплектацию поосных автомобильных весов входит программное обеспечение для автоматизации учета грузов.

Основные сферы применения автомобильных подкладных весов: посты весового контроля (оценивается нагрузка на автостраду), таможенные терминалы, предприятия промышленности и сельского хозяйства, оптовые склады и базы, порты и т.п.

Основные технические характеристики поосных автомобильных весов ВСУ. Таблица 1

Класс точности по ГОСТ Р 53228-2008  средний (III)
Тип индикации светодиодный
Источник питания встроенный аккумулятор или сеть 220 В/50 Гц
Потребляемая мощность, Вт 5
Степень защиты датчиков и терминала IP67
Диапазон рабочих температур, °C Датчики -30...+40
Терминал -10...+40
Материал Датчики Легированная сталь
Терминал (корпус) Нержавеющая сталь
Платформа Конструкционная сталь

Основные технические характеристики поосных автомобильных весов ВСУ. Таблица 2

Модель весов НПВ на ось, кг

Дискретность отсчёта (d),
кг

Размеры платформы, м
и количество платформ
Масса весов, кг
ВСУ-Т15000-1Б2 15000 5 (2,5 × 0,75) × 2 580
ВСУ-Т15000-1Б3 15000 5 (3,2 × 0,75) × 2 720
ВСУ-Т15000-1Б4 15000 5 (4,2 × 1) × 2 1020
ВСУ-Т15000-1В2 15000 5 (2,5 × 0,75) × 2 800
ВСУ-Т15000-1В3 15000 5 (3,2 × 0,75) × 2 980
ВСУ-Т15000-1В4 15000 5 (4,2 × 1) × 2 1320
ВСУ-Т15000-1П2 15000 5 (2,5 × 0,75) × 2 860
ВСУ-Т15000-1П3 15000 5 (3,2 × 0,75) × 2 1000
ВСУ-Т15000-1П4 15000 5 (4,2 × 1) × 2 1300
ВСУ-Т30000-1Б2 30000 10 (2,5 × 0,75) × 2 660
ВСУ-Т30000-1Б3 30000 10 (3,2 × 0,75) × 2 800
ВСУ-Т30000-1Б4 30000 10 (4,2 × 1) × 2 1100
ВСУ-Т30000-1П2 30000 10 (2,5 × 0,75) × 2 940
ВСУ-Т30000-1П3 30000 10 (3,2 × 0,75) × 2 1080
ВСУ-Т30000-1П4 30000 10 (4,2 × 1) × 2 1380
ВСУ-Т30000-1В2 30000 10 (2,5 × 0,75) × 2 890
ВСУ-Т30000-1В3 30000 10 (3,2 × 0,75) × 2 1060
ВСУ-Т30000-1В4 30000 10 (4,2 × 1) × 2 1400
ВСУ-Т30000-1В5 30000 10 (5 × 1) × 2 2300
ВСУ-Т30000-1В6 30000 10 (6,5 × 1) × 2 3000



Варианты исполнения и монтажа автомобильных поосных весов ВСУ

Особенности   Комплектация Размеры платформ
 Пандусный тип (П)
Пандусные весы Не требуют устройства фундамента. Устанавливаются на твёрдое ровное дорожное покрытие (асфальт, бетон, утрамбованный грунт). 2 грузоприёмных
платформы;
Терминал НВТ-1Н;
Диск с ПО;
Комплект пандусов - 4 шт. (Габаритные размеры 1 пандуса: 1130 × 890 × 160 мм, вес: 84 кг).
2,5 м
3,2 м
4,2 м
Врезной тип (В)
Врезные весы всу Весы монтируются в фундаментный приямок или в разрыв дорожных плит по уровню дорожного покрытия. Такая схема установки позволяет уменьшить погрешность при взвешивании жидких и сыпучих грузов, сэкономить место на производственной территории за счёт отсутствия пандусов, взвешивать некоторые типы автомобилей и полуприцепов целиком. Схема приямка для врезных весов. 2 грузоприёмных платформы;
Рама для установки платформ в приямок;
Терминал НВТ-1Н;
Диск с ПО.
2,5 м
3,2 м
4,2 м
5 м
6,5 м
 Весы без пандусов и рамы (Б)
  Весы устанавливаются на твёрдое ровное покрытие без устройства фундамента. Эта модификация используется для взвешивания контейнеров. 2 грузоприёмных платформы;
Терминал НВТ-1Н;
Диск с ПО.
2,5 м
3,2 м
4,2 м


Выбор весов с учётом характеристик автотранспорта

Взвешивание сдвоенных осей автовесы всу Для взвешивания автотранспорта со сдвоенными осями рекомендуются весы с платформами длиной 2,5 и 3,2 метра Взвешивание строенных осей Для взвешивания автотранспорта со строенными осями и автомобилей, длина которых позволяет полностью поместиться на платформе весов, рекомендуются весы с платформами длиной 4,2, 5 и 6,5 метров


Электронные составляющие поосных автомобильных весов ВСУ

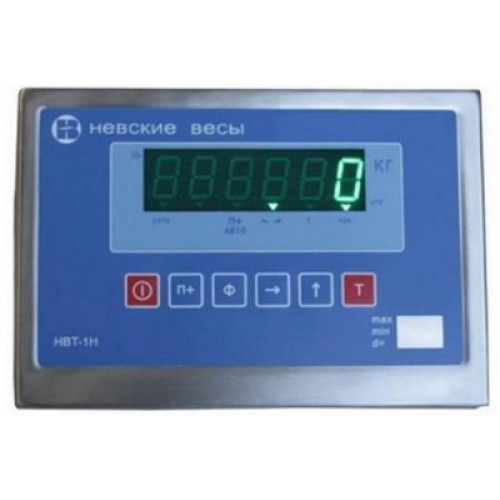

Терминал НВТ-1Н

• Встроенный интерфейс RS-232 для передачи данных на ПК,
позволяющий вести автоматизированный учёт данных.
• Возможность работы на удалении до 50 м от грузоприёмной платформы (в стандартную комплектацию входит кабель 15 м).
• Прочный корпус из нержавеющей стали (IP67).
• Встроенный аккумулятор (зарядка от сети 220В).
• Функция суммирования результатов взвешивания.
• Функция тарирования.
• Режим высокого разрешения (дополнительный разряд индикации).
 Терминал НВТ-01Н
Тензометрические датчики ACF

• Класс точности: C3.
• Разрешающая способность: 6000.
• Рабочий коэффициент передачи: 2 или 3 мВ/В.
• Напряжение питания: 5 или 10 В.
• Датчики допускают перегрузку до 120% от НПВ.

Тензометрический датчик ACF


Программное обеспечение для поосных автомобильных весов ВСУ

В комплект поставки весов ВСУ входит программное обеспечение, предназначенное для автоматизации учёта грузов. Его устанавливают на компьютер, подключенный к терминалу весов. Программа заносит в базу данных результаты каждого взвешивания и дает возможность распечатать квитанцию ("отвесная"), в которой указывается регистрационный номер и марка автомобиля, масса автомобиля, характер груза и т.д. Программа предназначена для работы с весами, подключенными к терминалу НВТ-1Н.

• Разграничение прав доступа к данным (Администратор/Оператор)
• Поосное взвешивание (для автомобильных подкладных весов ВСУ)
• Выбор вида взвешивания (отгрузка или поступление)
• Привязка к складам (учет мест погрузки/разгрузки)
• Контроль за подозрительными машинами («черный» список)
• Перевод данных в формат 1С (переконвертирование основных таблиц базы данных в формат *.dbf или Excel)
• Возможность организации работы нескольких весов в одну базу данных и хранение данных на удаленном сервере
• Вводимые реквизиты: отправитель, получатель, груз, номер машины, марка машины, вид взвешивания, место погрузки/разгрузки
• Печать отвесов (экземпляр приемщика и экземпляр поставщика)
• Сводные отчеты ("Итого" по грузу за любой период в разрезе отдельного отправителя, получателя, номера автомобиля)
• Отчет по всем отвесам за заданный интервал
• Печать товарно-транспортной накладной (Типовая межотраслевая форма № 1-Т)
• Печать товарной накладной (Унифицированная форма № ТОРГ-12)
• Печать приемосдаточных актов на лом (Типовая форма согласно ГОСТ 1639-93)
• Печать приходного ордера (Типовая межотраслевая форма № М-4)
• Пересчет веса лома в зависимости от сорности
• Подключение терминала весов к COM-порту или USB-входу ПЭВМ
• Совместимость с любой версией Windows™
• Возможность использования программы для других весов и терминалов
• Возможность доработки по требованиям заказчика



Требования к системе и оборудованию

ПК не ниже Pentium4, 512 Мб ОЗУ;
Операционная система: W2000/XP/Vista/Windows 7;
COM порт на ПК (или переходник USB-COM (RS232C), напр. BM8050);
Терминал весов НВТ-1, НВТ-1Н (прошивки: 3.9, 2.0)


Внимание! Вся представленная на сайте информация (размеры, материалы, особенности конструктива и функционала) носит информационный характер и не является публичной офертой, определяемой положениями Гражданского Кодекса Российской Федерации. Для уточнения цены, комплектности и т.п. , пожалуйста обращайтесь по телефону 8 (831) 214-21-11

Производитель имеет право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!
