Весы автомобильные электронные серии ВСА (6 метров)

Производитель:
Артикул: 1
Наличие: In Stock
Вес: 0.00kg
Размеры: 0.00cm x 0.00cm x 0.00cm

Функции

Вид взвешивания:
в статике
Предел взвешивания:
20-40 тонн
Точность:
2-10

Характеристики:

Имеется сертификат!

Название: ВСА-Р20000-6.3
Артикул: 00571
Производитель:
Предел взвешивания: 20 тонн
Точность: 10кг
Платформа:
Класс защиты: IP68

Узнать цену и получить консультацию

* Актуальность цены на данную модель уточняйте у наших менеджеров по телефону +7 (831) 214-21-11



Автомобильные весы серии ВСА

Автомобильные весы серии ВСА предназначены для статического взвешивания автотранспорта путем полного заезда на весоизмерительную платформу. Они подходят для взвешивания любых типов автомобилей, прицепов, полуприцепов, цистерн, автопоездов, перевозящих грузы любого типа (твёрдые, жидкие и сыпучие).

Автомобильные весы серии ВСА выпускаются с НПВ от 20 до 100 тонн, с платформой длиной от 6 до 26,3 метров:

НПВ, т Индекс платформы 6 9 12 15 18 21 24 27 Гарантия 3 года на автомобильные весы
Длина платформы, м 6 8,9 11,8 14,7 17,6 20,5 23,4 26,3
20 + +
40 + + + + +
60   + + + + + +
80     + + + + + +
100     + + + + + +



Весоизмерительная платформа весов ВСА собирается из стандартных модулей трёх типоразмеров (длиной от 3 до 6 м). Такая конструкция позволяет доставлять весы до места установки стандартным грузовым транспортом, а монтаж производить за 1-2 дня при помощи обычного автокрана. Весы серии ВСА можно устанавливать 8-ю различными способами, в качестве как фундаментных, так и бесфундаментных весов, на площадки с разными типами покрытий.

В комплект поставки входит программное обеспечение, позволяющее вести автоматизированный учёт грузов. В дополнение к основному комплекту поставки весов ВСА можно подобрать комплект опций (конструкционных и электронных узлов), которые позволят максимально приспособить весы к потребностям конкретного покупателя.

На весы ВСА предоставляется гарантия 3 года с момента их ввода в эксплуатацию.



Основные технические характеристики автомобильных весов ВСА. Таблица 1

Класс точности по ГОСТ OIML R 76-1-2011  средний (III) Обозначение автомобильных весов ВСА
Тип индикации светодиодный
Источник питания встроенный аккумулятор или сеть 220 В/50 Гц
Потребляемая мощность, ВА, не более 5
Степень защиты Датчики IP68
Терминал IP67
Диапазон рабочих температур, °C Датчики -30...+40
Терминал -10...+40
Материал Датчики Легированная сталь
Терминал (корпус) Нержавеющая сталь
Платформа Конструкционная сталь

Таблица 2

Модель весов НПВ, т Дискретность,
кг
Допустимая нагрузка, т Количество
датчиков
Длина весов, м Масса весов, кг
На ось На модуль Без пандусов С пандусами УК-1 УК-2 УК-3
ВСА-Р20000М-6 20 10 10 20 4 на 10 т 6 12  3900 2800 2340
ВСА-Р40000М-6 40 20  13,5 27 4 на 15 т 6 12  3900 2800 2340
ВСА-Р40000М-9 40 20 13,5 27 6 на 15 т 8,9 14,9  5260 4150 3560
ВСА-Р40000М-12 40 20 13,5 27 6 на 15 т 11,8 17,8  6180 5080 4430
ВСА-Р40000М-15 40 20 13,5 27 8 на 15 т 14,7 20,7  7540 6430 5650
ВСА-Р40000М-18 40 20 13,5 27 8 на 15 т 17,6 23,6  8380 7280 6750
ВСА-Р60000М-12 60 20     20 40 6 на 20 т 11,8 17,8  6770 5660 5010
ВСА-Р60000М-15 60 20 20 40 8 на 20 т 14,7 20,7  7890 6780 6260
ВСА-Р60000М-18 60 20 20 40 8 на 20 т 17,6 23,6 9320 8210 7760
ВСА-Р60000М-21 60 20 20 40 10 на 20 т 20,5 26,5 10770 9660 8700
ВСА-Р60000М-24 60 20 20 40 10 на 20 т 23,4 29,4  11870 10760 10020
ВСА-Р60000М-27 60 20 20 40 12 на 20 т 26,3 32,3  13300 12200 11360
ВСА-Р80000М-12 80 50 26 52 6 на 30 т 11,8 17,8  7010 5910 5260
ВСА-Р80000М-15 80 50 26 52 8 на 30 т 14,7 20,7  8550 7440 6910
ВСА-Р80000М-18 80 50 26 52 8 на 30 т 17,6 23,6  9670 8570 7990
ВСА-Р80000М-21 80 50 26 52 10 на 30 т 20,5 26,5 11200 10100 9410
ВСА-Р80000М-24 80 50 26 52 10 на 30 т 23,4 29,4 12320 11220 10480
ВСА-Р80000М-27 80 50 26 52 12 на 30 т 26,3 32,3 14350 13240 12200
ВСА-Р100000М-15 100 50 33 66 8 на 30 т 14,7 20,7 9310 8210 7600
ВСА-Р100000М-18 100 50 33 66 8 на 30 т 17,6 23,6 10140 9040 8200
ВСА-Р100000М-21 100 50 33 66 10 на 30 т 20,5 26,5 12530 11420 10730
ВСА-Р100000М-24 100 50 33 66 10 на 30 т 23,4 29,4 13930 12830 12090
ВСА-Р100000М-27 100 50 33 66 12 на 30 т 26,3 32,3 15520 14430 13590



Таблица 3

Ширина весов, м УК-1 3,8
УК-2 3,8
УК-3 3,35
Ширина грузоприёмной платформы, м 3
Ширина колеи грузоприёмной платформы, м 0,87-2,89
Высота весов, м 0,52
Высота грузоприёмной платформы, м 0,4
Длина стандартного пандуса, м 3
Длина удлинённого пандуса, м 4,1



Конструкция и варианты грузоприёмных платформ автомобильных весов ВСА
Варианты установки и комплектация автомобильных весов ВСА
Электронные составляющие автомобильных весов ВСА
Программное обеспечение для весов серии ВСА
Опции к автомобильным весам ВСА
Видеоролик с презентацией автомобильных весов серии ВСА
Требования к транспортному средству, подаваемому под погрузку автомобильных весов ВСА



Конструкция и варианты грузоприёмных платформ автомобильных весов ВСА

В конструкции весов серии ВСА используется принцип модульной сборки. Это означает, что грузоприемная платформа любых весов этой серии составляется из типовых стандартных модулей длиной 6 м, 5,8 м и 3 м. Каждый модуль состоит из двух грузоприемных полуплатформ, соединенных между собой балками и оснащенных тензодатчиками. Модули крепятся друг к другу на шарнирном соединении. Такое решение компенсирует возможное отклонение установочной поверхности от горизонтали, позволяя получать точные результаты измерений. К грузоприемной платформе с помощью кабеля присоединяется весовой терминал. В зависимости от варианта установки, грузоприёмная платформа устанавливается на раму-основание или закладные опоры, а также может дополняться пандусами (готовыми или изготовленными самим заказчиком).

Модульная конструкция весов ВСА

Конструкция автомобильных весов ВСА

Так из модулей собираются весы с грузоприемными платформами имеющихся в серии размеров:

Варианты грузоприемных платформ весов ВСА

Варианты грузоприемных платформ весов ВСА

Длину весов следует выбирать, исходя из максимальной длины автомобилей, которые придется взвешивать, плюс запас 1 м.

Варианты установки и комплектация автомобильных весов ВСА

В стандартную комплектацию автомобильных весов ВСА входят:
1. Грузоприёмная платформа.
2. Электронные составляющие: весовой терминал, комплект датчиков, кабель.
3. Сборочный крепеж.
6. Боковое ограждение (для защиты автотранспорта от случайного съезда с платформы).
7. Диск с программным обеспечением.
8. Установочный комплект (УК), в зависимости от способа установки бывает трёх видов:
 - УК-1 (рама-основание, 4 металлических пандуса, крепеж);
 - УК-2 (рама-основание, крепеж);
 - УК-3 (закладные детали, крепеж).
8. Паспорт, руководство по эксплуатации.



Автомобильные весы серии ВСА предусматривают 8 способов установки:

Вид установки Изображение

Способ установки весов

Особенности

УК-1:

Рама-основание,
4 металлических пандуса, крепёж

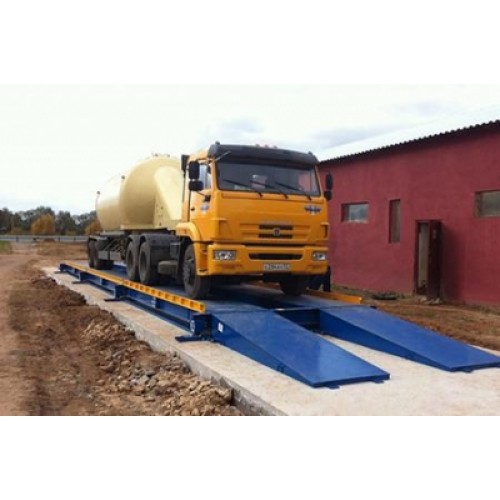

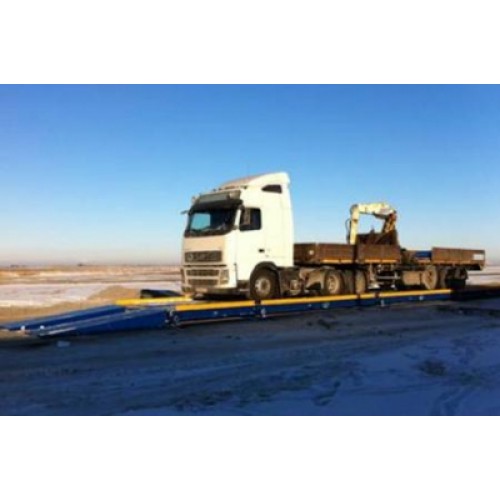

Автомобильные весы с металлическими пандусами без фундамента.
Вариант установки автомобильных весов На бетонные плиты - Монтаж весов в течение 1 дня
- Подготовка площадки требует минимальных затрат
- Лёгкий демонтаж и перестановка весов
- Невысокая стоимость обслуживания
- Не требуется строительство навеса и ливневой канализации
Вариант установки автомобильных весов На твёрдое асфальтовое
или бетонное дорожное покрытие*
УК-2:

Рама-основание, крепёж

Автомобильные весы без металлических пандусов
(пандусы изготавливаются силами заказчика).
Вариант установки автомобильных весов На бетонные плиты с бетонными пандусами

- Быстрая установка (по сравнению с УК-3)
- Лёгкий демонтаж и перестановка весов за счёт рамы
- Возможность сделать пандусы любой длины

Вариант установки автомобильных весов На твёрдое дорожное покрытие* (асфальт или бетон) с бетонными пандусами
Вариант установки автомобильных весов На бетонный фундамент
Вариант установки автомобильных весов В фундаментный приямок на раму-основание. Ограждение крепится на внутренней части платформы вдоль колеи**

УК-3:

Комплект закладных деталей, крепёж

Фундаментные автомобильные весы.
Пандусы изготавливаются силами заказчика.
Вариант установки автомобильных весов Установка на бетонный фундамент на закладные опоры - Низкая цена конструкции
- Повышенная устойчивость весов за счёт наличия фундамента
- Контроль погрешности можно проводить реже по сравнению с другими способами установки
Вариант установки автомобильных весов Установка в фундаментный приямок на закладные опоры. Ограждение крепится на внутренней части платформы вдоль колеи**
*Если весы устанавливаются на асфальт, необходимо приобрести подкладные листы
**Если весы устанавливаются в приямок, рекомендуется доукомплектовать весы серединным настилом и нержавеющими датчиками, если не предусмотрен навес.
Если весы устанавливаются на раму, следует обязательно проверить фундамент на наличие грунтовых вод.

Монтаж автомобильных весов ВСА производится на твердое дорожное покрытие (асфальт или бетон) или на железобетонные плиты, которые размещают на песчано-гравийной подушке. Рекомендуемые размеры плит: 4х1 м под опоры, 2,5х1,5 м под пандус. На подготовленной площадке монтаж и юстировка весов занимают 1-2 дня. Столько же времени потребуется на демонтаж, перевозку и установку весов на новом месте. Сборку, монтаж, юстировку, ввод весов в эксплуатацию и дальнейшее сервисное обслуживание должны производить квалифицированные специалисты.



Электронные составляющие автомобильных весов ВСА



Терминал НВТ-1Н

• Встроенный интерфейс RS-232 для передачи данных на ПК,
позволяющий вести автоматизированный учёт данных.
• Возможность работы на удалении до 50 м от грузоприёмной платформы (в стандартную комплектацию входит кабель 15 м).
• Прочный корпус из нержавеющей стали (IP67).
• Встроенный аккумулятор (зарядка от сети 220В).
• Функция суммирования результатов взвешивания.
• Функция тарирования.
• Режим высокого разрешения (дополнительный разряд индикации).
• Индикация состояния заряда аккумулятора при работе в автономном режиме.

 Терминал НВТ-01Н
 Тензометрические датчики ACT для автовесов ВСА Тензометрические датчики ACT

• Колонного типа.
• Класс точности: C3.
• Разрешающая способность: 10000.
• Рабочий коэффициент передачи: 2 мВ/В.
• Напряжение питания: от 10 до 12 В.
• Уровень пылевлагозащиты IP68.
• Датчики допускают перегрузку до 150% от НПВ.



Программное обеспечение для весов серии ВСА

В комплект поставки весов ВСУ входит программное обеспечение APM v 1.1, предназначенное для автоматизации учёта грузов. Его устанавливают на компьютер, подключенный к терминалу весов. Программа заносит в базу данных результаты каждого взвешивания и дает возможность распечатать квитанцию ("отвесная"), в которой указывается регистрационный номер и марка автомобиля, масса автомобиля, характер груза и т. д. Программа предназначена для работы с весами, подключенными к терминалу НВТ-1Н, НВТ-3, НВТ-5.


Программное обеспечение для весов серии ВСА



Производитель имеет право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!
